Descrição

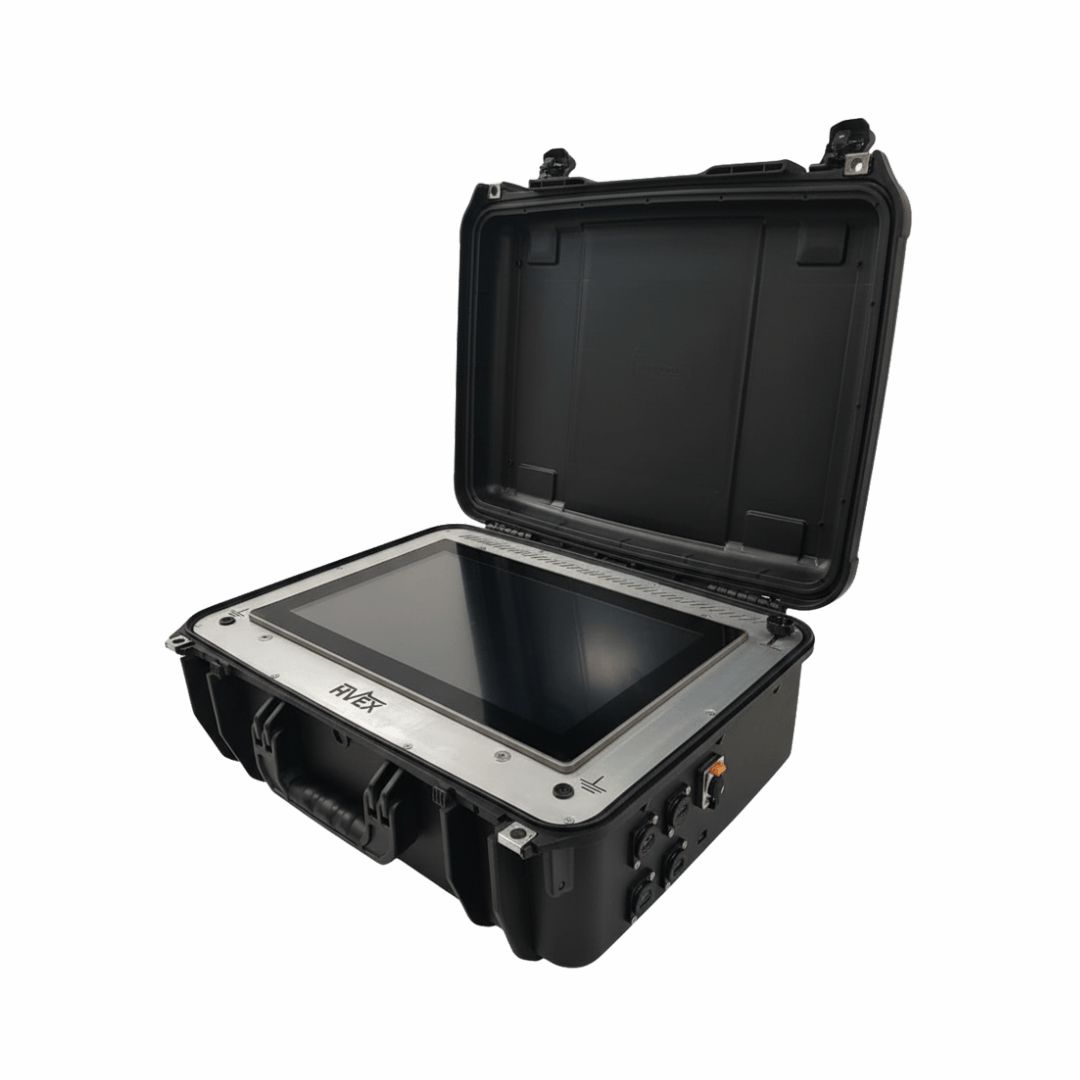

O Medidor Portátil de Descargas Parciais é a solução ideal para a realização de ensaios e diagnóstico do isolamento em equipamentos elétricos de alta tensão, permitindo a identificação precoce de falhas e a avaliação da integridade de ativos como transformadores, buchas, cabos, motores, geradores, disjuntores, reatores e capacitores. Com configuração portátil e operação automatizada, o equipamento oferece medições confiáveis, análise detalhada dos sinais e suporte à manutenção preditiva em campo e laboratório.
Informações Técnicas
Tensão dos equipamentos ensaiados
de 13,8 kV a 500 kV
Taxa de amostragem
500 MSa/s
Resolução vertical
12 bits
Frequência de corte:
de 10 kHz a 100 MHz
Conexões
Por cabo coaxial e wireless
Comunicação
Via TCP/IP e Modbus
Interface
Adicional com DNP 3.0, fibra óptica e GSM, conforme configuração
Pulsos
5 pF, 10 pF, 50 pF, 100 pF, 500 pF e 1000 pF.
Frequências de calibração
100 Hz e 120 Hz
Acoplador
grau de proteção IP65.
Maleta
grau de proteção IP54.
Temperatura de operação
-25 °C a +85 °C.
Umidade relativa
5% a 95%.
Dimensões Maleta
241 x 101 x 161 mm (L x A x P).
Peso
modelo típico com ~11,3 kg conforme configuração
Acoplador Dimensão
352,85 mm (comprimento) × 62 mm (diâmetro); com adaptador para bucha: 412,85 mm × 62 mm.
Proteção contra sobretensão
20 kV (1,2/50 µs).
Proteção contra sobrecorrente
40 kA (8/20 µs).
