Descrição

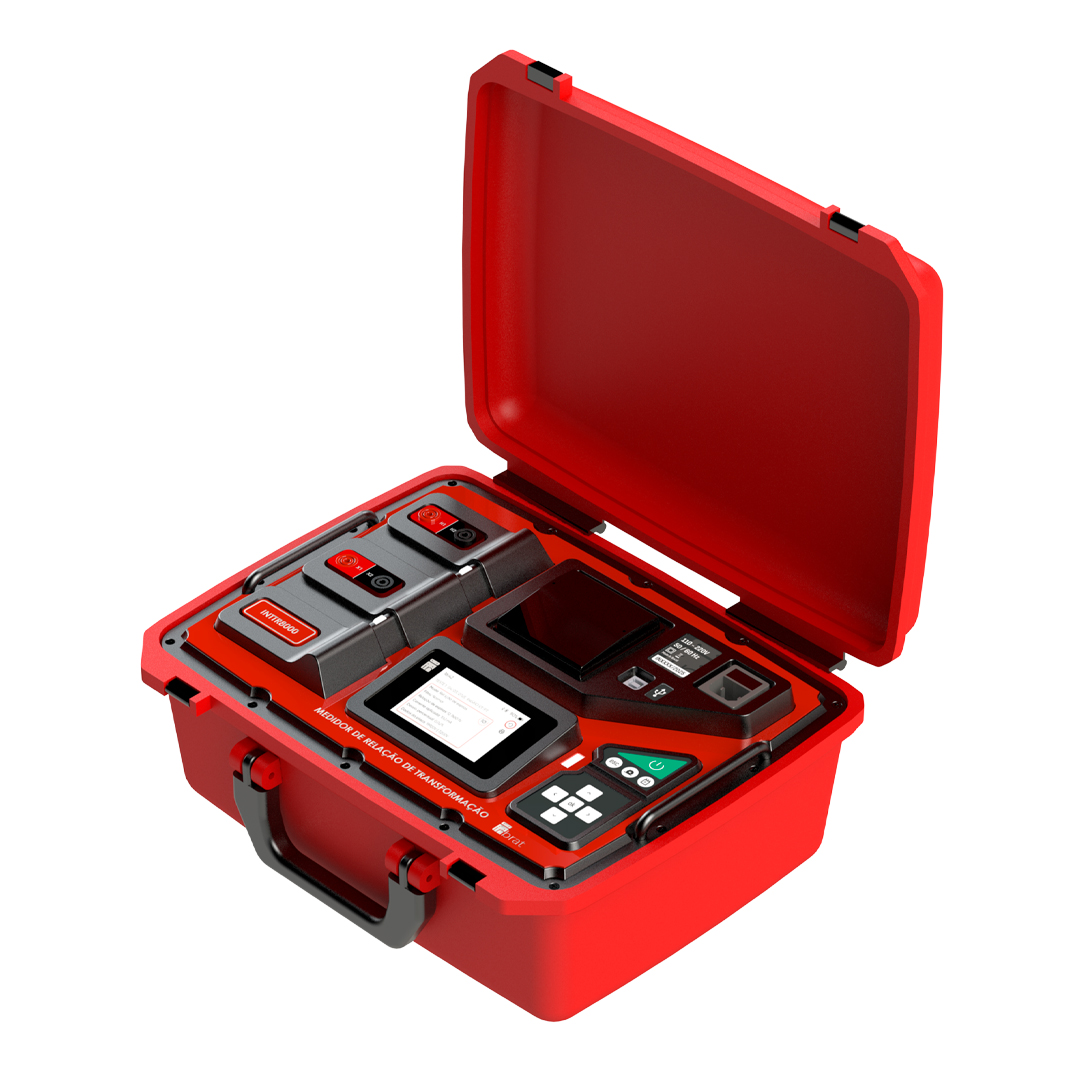

O INTTR 8000 – Medidor de Relação de Espiras 8000 Digital equipamento usado em engenharia elétrica para testar transformadores, medindo a relação entre o número de espiras do enrolamento primário e secundário. Ele é fundamental para verificar o desempenho, a eficiência e a segurança de transformadores em testes de aceitação, comissionamento e manutenção, detectando falhas como curtos entre espiras e desvios na relação de transformação. Portátil e de fácil manuseio, fabricado pela Inbrat 100% Nacional, conta com Impressora, Software Desktop e App Mobile para controle a longa distância.
| ELÉTRICA | ENSAIO | GENERALIDADES | |
| Relação (VT/PT) Lida | 0,8:1 até 8000:1 auto-ajustável |
| Relação (CT) Lida | 0,8:1 até 1000:1 auto-ajustável |
| Sinal de Excitação do Primário | 25Vrms máx | 1A máx | Senoidal puro | 70Hz |
| Exatidão da Relação (VT/PT) | +/- 0,2% da leitura |
| Exatidão da Relação (CT) | +/- 0,5% da leitura |
| Filtros de Ensaio | Normal, Rápido ou Lento |
| Duração do Ensaio | Fixo | < 5s |
| Método de Medição | Em conformidade com IEEE Std C57.12.90-2006 |
| Tipos de Transformadores | VT/PT | CT | Monofásicos e Trifásicos |
| Tipos de Teste | Continuidade + Relação de Espiras ou Relação de Espiras |
| Proteções | Sobrecorrente e Sobretensão |
| Detecções | Circuito Aberto, Curto-Circuito e Conexão Reversa |
| Análises | Desvio percentual dos Dados de Placa do Transformador |
| Avaliações | Teste de Integridade dos Circuitos e Conexões |
| Gestão de Dados de Placa | Memória com Dados de Placa com opção de inserção |
| Memória Interna | 32GB | Até 10000 testes |
| Display | LCD 3.5″ 320×480 Colorido |
| Navegação | Botões direcionais e de atalho |
| Suporte | Imagens claras de referência das conexões e setup do teste |
| Bateria | Interna Li-Ion recarregável 14,8V 5200mAh |
| Autonomia | Até 10 horas de operação contínua |
| Recurso de Proteção da Autonomia | Desligamento automático por inatividade |
| Tempo de Recarga | Até 5 horas |
| Fonte de Alimentação | Interna 90V – 240V 50/60Hz |
| Proteções da Entrada AC | Sobretensão, subtensão, sobrecorrente, curto-circuito, sobreaquecimento. |
| Classe de Operação | Classe II – Dupla Isolação |
| Classe de Segurança | CAT IV |
| Idiomas | Português, Inglês, Espanhol |
| Impressora | Térmica 58mm |
| Histórico | Acesso aos testes realizados com opção de impressão |
| AMBIENTAL | |
| Temperatura de Operação | -10 ~ 50ºC |
| Temperatura de Armazenamento | -20 ~ 60ºC |
| Umidade Relativa | 10 ~ 90% UR @ 35ºC sem condensação |
