Descrição

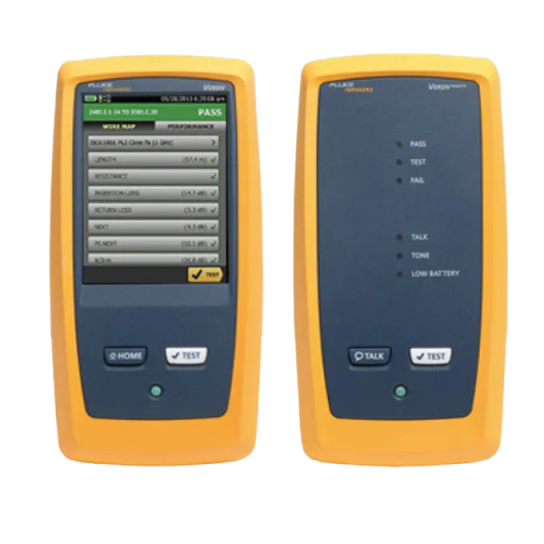

O DSX-5000 CableAnalyzer™ é a solução de certificação de cobre e faz parte da família de produtos de certificação de cabos Versiv™. A linha Versiv também inclui certificação OLTS de fibra e módulos OTDR. O Versiv é projetado com base no sistema de gerenciamento revolucionário ProjX™ e a interface de usuário Taptive™.
ESPECIFICAÇÕES DO ANALISADOR DE CABOS DSX-5000
| ESPECIFICAÇÃO | DESCRIÇÃO |
|---|---|
| Tipos de cabos | Cabos de rede LAN de par blindado e não blindado |
| Categorias TIA | Categoria 3, 4, 5, 5e, 6 e 6A — 100 Ω |
| Classes ISO/IEC | Classe C, D, E, EA, F e FA — 100 Ω e 120 Ω |
| Adaptadores de link permanente | Tipo de conector: RJ45 blindado |
| Plugue opcional — link permanente | Tera |
| Adaptadores de canal | Tipo de conector: RJ45 blindado |
| Conector opcional — canal | Tera |
| Padrão TIA | Categorias 3, 4, 5, 5e, 6 e 6A, conforme TIA 568-C.2 |
| Padrão ISO/IEC | Certificação Classes C, D, E, EA, F e FA, conforme ISO/IEC 11801:2002 e suas emendas |
| Frequência máxima | 1200 MHz |
| Velocidade do autoteste | Autoteste completo de 2 vias: 9 segundos para Categoria 5e/6 e Classe D/E; 10 segundos para Categoria 6A e Classe EA |
| Parâmetros de teste | Mapa de fios, comprimento, atraso de propagação, assimetria de atraso, resistência do loop CC, perda de inserção (atenuação), perda de retorno (RL), NEXT, ACR-N, ACR-F (ELFEXT), soma de potência ACR-F (ELFEXT), soma de potência NEXT, soma de potência ACR-N, PS ANEXT e PS AACR-F |
| Proteção de entrada | Proteção contra tensões contínuas de telecomunicações e sobrecorrente de 100 mA. Sobretensões ocasionais de ISDN não causarão danos |
| Display | Tela LCD de 5,7″ com touchscreen capacitivo |
| Material do gabinete | Plástico de alto impacto com sobremoldagem para absorção de impactos |
| Dimensões | 6,67 × 13,33 × 27,94 cm |
| Peso | 1,28 kg |
| Alimentação | Bateria de íon de lítio, 7,2 V |
| Duração típica da bateria | 8 horas |
| Tempo de carregamento | 4 horas para carregar de 10% a 90% da capacidade, com o testador desligado |
| Idiomas suportados | Inglês, francês, alemão, espanhol, português, italiano, japonês e chinês simplificado |
| Calibração | Período de calibração do centro de serviço: 1 ano |
| Temperatura de operação | 0 °C a 45 °C |
| Temperatura de armazenamento | -20 °C a +50 °C |
| Umidade relativa de operação | 0% a 90% UR, sem condensação, de 0 °C a 35 °C |
| Umidade relativa de operação | 0% a 70% UR, sem condensação, de 35 °C a 45 °C |
| Vibração | Aleatória, 2 g, 5 Hz a 500 Hz |
| Choque | Teste de queda de 1 m com e sem módulo e adaptador |
| Segurança | CSA 22.2 No. 61010; IEC 61010-1, 2ª Edição + Emendas 1 e 2 |
| Altitude operacional | Até 4.000 m |
| EMC | EN 61326-1 |
