Descrição

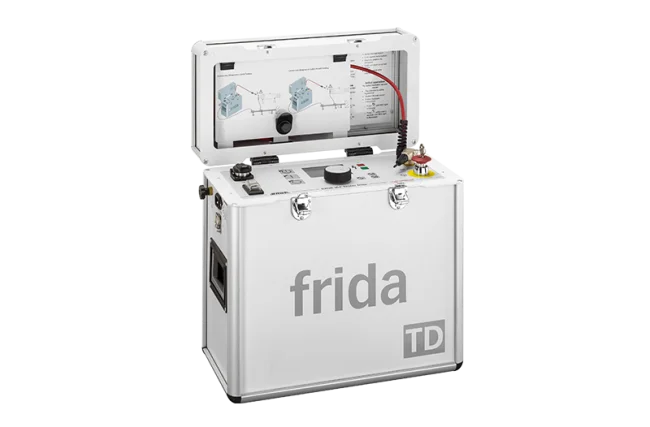

O teste VLF permite a localização de danos na isolação de cabos de plástico e com isolamento de papel impregnado em curtíssimos tempos de teste, sem prejudicar a qualidade do material isolante envolvente. Frida: É utilizado no teste de cabos e de revestimento de cabos em cabos de média tensão até 20 kV e de equipamentos elétricos. Outra função é o teste de isolação em equipamentos elétricos.

A medição de fator de dissipação com VLF truesinus® 0,1 Hz fornece uma informação diferenciada sobre o estado de envelhecimento de cabos com isolamento de papel impregnado e cabos PE/PEX. Em cabos PE/PEX a medição de fator de dissipação pode divergir entre cabos novos, cabos levemente ou severamente danificados por arborescências em água. Assim é possível determinar a urgência de substituição de cabos. O Monitored Withstand Test com medição de fator de dissipação combina o teste de cabo e a medição de fator de dissipação, permitindo uma avaliação exata e abrangente do estado do cabo. Além disso, o cabo é submetido a uma cargA mínima, graças à duração do teste otimizada.

Tensão de saída
Faixa de frequência 0,01 – 0,1 Hz
VLF truesinus® 1 – 26 kVrms (36 kVpico)
Tensão de onda quadrada VLF 1 – 34 kV
Tensão contínua ±1 – 34 kV
Resolução 0,1 kV
Precisão 1 %
Faixa de carga (teste VLF) 1 nF – 8 µF

Corrente de saída
Faixa de medição 0 – 14 mA
Resolução 1 µA
Precisão 1 %
Carga capacitiva máx. 0,5 µF em 0,1 Hz, 24 kVrms / 34 kVpico
1 µF em 0,05 Hz, 24 kVrms / 34 kVpico
8 µF em 0,01 Hz, 18 kVrms / 25 kVpico

Medição de fator de dissipação (frida TD)
VLF truesinus® 1 – 26 kVrms
Faixa de carga 10 nF – 8 µF
Resolução 1 x 10-6
Precisão 1 x 10-4
Faixa de medição 1 x 10-4 – 21.000 x 10-3
Frequência de medição tan δ 0,1 Hz
Registro automático e
compensação de correntes de
fuga
através da VSE-Box (opcional)
Software 4 da BAUR para PC
de escritório (instalação de
escritório)
Aplicação para a avaliação de protocolos
de teste e de medição
